電話:028-36068485
耐熱性能好：導(dǎo)線在大電流傳輸時(shí)，會(huì)導(dǎo)致導(dǎo)線溫度升高，高強(qiáng)度耐熱鋁合金線允許連續(xù)工作溫度為150°c.因此，高強(qiáng)度耐熱鋁合金導(dǎo)線具備大電流傳輸能力。
抗拉強(qiáng)度高：高強(qiáng)度耐熱鋁合金線抗拉強(qiáng)度達(dá)到225MPa~248MPa ,采用高強(qiáng)度的加強(qiáng)芯能夠提高導(dǎo)線的拉重比，并且在高溫狀態(tài)時(shí)鋁部仍然可保持良好的高強(qiáng)度。能夠滿足跨江、跨河等特殊地區(qū)跨度大、強(qiáng)度高的要求。

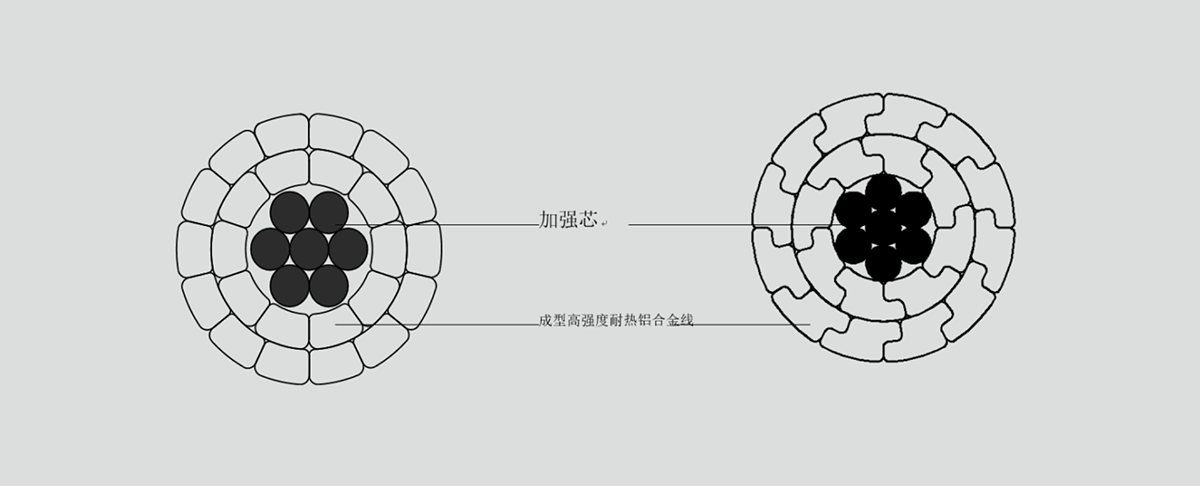

型線結(jié)構(gòu)：使得導(dǎo)線表面光滑，緊密、不易結(jié)冰，減小導(dǎo)線外徑。在同樣覆冰厚度的情況下可以減輕導(dǎo)線負(fù)荷。同時(shí)釆用的高強(qiáng)度耐熱鋁合金型線使得絞線的整體抗拉強(qiáng)度提高很多，從而提高了導(dǎo)線的抗覆冰過裁能力,同時(shí)降低了風(fēng)荷裁。
根據(jù)IEC定義，高強(qiáng)度耐熱鋁合金線型號(hào)表示為AT2 ,國內(nèi)表示NRLH2 ,允許連續(xù)工作溫度為 150°C,強(qiáng)度控制在225MPa~248MPa。其機(jī)理是通過對(duì)鋁錠進(jìn)行稀土元素合金化處理，添加一定量的鋯和釔等元素，經(jīng)熔煉靜置處理后，采用連續(xù)爐外精煉工藝，使得鋁合金再結(jié)晶，從而增強(qiáng)金屬間結(jié)合力，提高了耐熱性能,殘余強(qiáng)度也滿足了耐熱鋁合金的要求，在150°C溫度下耐熱鋁合金的殘余強(qiáng)度無明顯下降，通過配方及工藝處理使得導(dǎo)電率無明顯下降，保持高強(qiáng)度耐熱鋁合金絲的導(dǎo)電率達(dá)到55%IACS以上。
一般用于大跨越和重冰區(qū)等特殊場(chǎng)合
Q/TBZU 1耐熱鋁合金架空導(dǎo)線
GB/T 20141 -2006型線同心絞架空導(dǎo)線
IEC 62219:2002 型線同心絞架空導(dǎo)線
蜀ICP備17040052號(hào)
/
